Рис 4.14. Позиционный допуск расположения

Рис 4.13. Отклонение от симметричности

Рис. 4.12. Отклонение и допуск соосности

Рис. 4.11. Отклонение от параллельности поверхностей

Рис. 4.9. Отклонения формы цилиндрической поверхности

Рис 4.8. Отклонение формы цилиндрических поверхностей

в поперечном сечении: б) овальность, в) огранка

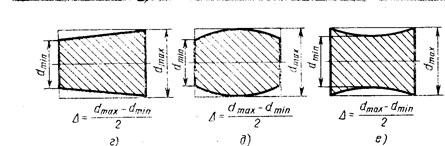

в плоскости продольного сечения: г) конусообразность;

д) бочкообразность; е) седлообразность

Отклонения формы во всех случаях кроме огранки можно измерить двухконтактным способом. Величина отклонения формы будет равна половине разности наибольшего и наименьшего действительныхразмеров (на рисунках они обозначены как d max и dmin)и получены измерением. Величину огранки Δ получить двухконтактным измерением не представляется возможным.

Частными случаями отклонения формы плоских поверхностей является выпуклость (рис.4.10) и вогнутость. Величина отклонения от плоскостности определится как наибольшее расстояние Δ между прилегающей плоскостью и какой-либо точкой реальной поверхности. Поле допуска плоскостности буде представлять собой параллелепипед, у которого высота между гранями равна численному значению допуска Т, а длина и ширина фигуры равна размерам детали L₁ и L₂. Условие годности детали по допуску плоскостности следующее: если все точки реальной поверхности детали будут находиться в области параллелепипеда, то деталь годная. При выходе реальной поверхности за область допуска – деталь бракованная.

Вид допуска формы и расположения по ГОСТ 2.308-79 следует обозначать на чертежах знаками (графическими символами), приведенными в таблице 3.8.2.

Рис 4.10. Отклонения формы плоских поверхностей:

в – выпуклость, г – вогнутость

Отклонением расположения поверхностей называют отклонения реального расположения от его номинального расположения. Номинальное расположение задается чертежом детали и является воображаемым.

При определение отклонения расположения опытным путем необходимо исключить из измерений отклонения формы рассматриваемых элементов. Под термином элемент понимается часть или вся поверхность, ось поверхности, плоскость симметрии, точка – как центр окружности.

Рассмотрим случаи отклонения расположения поверхностей (рис. 4.11)

Величина отклонения от параллельности двух плоских поверхностей определится как разность наибольшего «а» и наименьшего «в» расстояний между прилегающими поверхностями в пределах нормируемого участка. При рассмотрении отклонений расположения один из прилегающих элементов принимается за базовый (базу). Поле допуска параллельности представляет собой часть пространства, ограниченного двумя плоскостями, параллельными базовой, расстояние между которыми «Т» численно равно допуску плоскостности. Условие годности детали по допуску параллельности таково: прилегающая плоскость к реальной поверхности должна находиться в области этого пространства. Аналогично рассматривается отклонение от перпендикулярности.

Отклонение от соосности назначается для поверхностей вращения П₁ и П₂. и представляет собой наибольшее расстояние Δ между реальными осями О₁ и О _2.

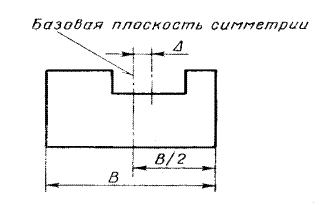

Отклонение от симметричности относительно базовой плоскости симметрии (рис. 4.13) представляет собой наибольшее расстояние Δ между плоскостью симметрии рассматриваемого элемента – паза, и базовой плоскостью симметрии.

При проектировании деталей, которые фиксируются с помощью крепежных изделий между собой для обеспечения собираемости необходимо, чтобы отверстия совпадали между собой. Например, крышка устанавливается в корпус и крепится болтами, которые ввинчиваются в корпус и должны свободно проходить в отверстиях крышки. Для обеспечения этого необходимо установить допустимое отклонение расположения осей отверстий в деталях. Это выполняется двумя способами:

1) предельными размерами, координирующими оси отверстий;

2) позиционными допусками.

На чертеже позиционный допуск (рис. 4.14) проставляется с номинальными размерами, которые проставляются в рамках и определяют номинальное расположение осей отверстий. Допустимое отклонение от номинального расположения реальной оси отверстий определяется полем позиционного допуска, представляющего окружность, диаметр которой равен численному значению позиционного допуска в диаметральном выражении.

Рис 4.14 (а) Позиционный допуск осей отв. Б в диаметральном

Источник

Что означает размер в прямоугольной рамке на чертеже?

Иногда на чертежах размеры могут быть обозначены в прямоугольной рамке. Что же означает эта рамка?

Например, размеры на расположение отверстия в прямоугольных рамках говорят нам о том, что на эти отверстия указан позиционный допуск. На такой размер в прямоугольной рамке предельные отклонения не указываются, они определяются позиционным допуском. Такие размеры в рамках указывают номинальное расположение.

Инргда на чертежах встречаются обозначения, в виде цифровых значений, заключённых в рамку.

В этом случае на схеме изображены допуски.

В примере приведен допуск круглосуточно и прямолинейности. Подробную информацию по данным условным обозначениям можно найти в ГОСТ 2.308-79.

В ГОСТ 2.308-79 четко прописано, что в прямоугольной рамке на чертеже обозначается размер, который обозначает координаты элементов, положение которых задается допусками расположения.

Другими словами, если говорить совсем простым языком, эти допуска зависят от определенной сопрягаемой детали (т.е. в прямоугольной рамке пишется то число, на которое допустимо смещение). Это очень важный момент, ведь от него будет зависеть собираемость этой детали.

Читая форумы, можно сказать, что некоторые недовольны этим разделом ГОСТа, так как считают, что из-за этих вот позиционных допусков можно скрывать брак, а так же и то, что иногда детали не соприкасаются так, как надо, так как происходит конструктивное занижение точности размеров детали.

На конструкторских чертежах часто можно увидеть линейный размер, который заключен в квадратную или прямоугольную рамку. На данных размерах не указан допуск.

Выглядит это примерно так.

Это означает, на данный размер поставлен позиционный допуск. Отклонения на размер в квадрате определяются позиционным допуском.

Для полного понимания, советую открыть ГОСТ 2.308-2011.

В прямоугольной рамке проставляется размер в том случае, когда назначается позиционный допуск или допуск формы, наклона и т.п. Если размер в рамке и без допуска, то тот, кто читает чертеж сразу понимает, что нужно найти изображение допуска на чертеже. Подробно описано все в ГОСТ 2.308-2011 Единая система конструкторской документации. Указания допусков формы и расположения поверхностей.

Согласно новому ГОСТу 2.308-2011, который заменил старый ГОСТ, в такой прямоугольной рамочке раполгаются размеры, которые обозначают координаты элементов, определяющие номинальное положение и указывают позиционный допуск. Например, это относится к линейным, диаметральным, а также к радиальным размерам. Такие размеры указываются на чертежах без пределных отклонений и обрисовываются прямоугольными рамками.

Вот примеры таких размеров в прямоугольной рамке на чертежах.

Размеры, заключенные в прямоугольную рамку, сигнализируют о том, что элементам чертежа соответствуют определенные позиционные допуски. Это требование к оформлению закреплено в документе ГОСТ 2.308-79.

Пример позиционного допуска с изображением размера, заключенного в прямоугольную рамку.

Да, действительно, насколько мне это известно, размер в прямоугольной рамке на чертеже означает, что есть назначенный позиционный допуск. Например: назначен допуск формы, допуск наклона, заданного профиля или заданной поверхности и т.п..

Если числовое значение размера заключено в рамку, это значит что эта величина имеет позиционный допуск, пределы которого отображаются либо в дополнительных данных к чертежу, либо обозначены в другом рисунке другого ракурса этого же изображения.

Бывает так что на чертежах размеры могут быть указаны в прямоугольных рамках, они указывают на назначенный позиционный допуск.

При этом нужно знать условные обозначения, чтобы понимать к какому пункту относится допуск.

Конечно, во всем этом должен разбираться конструктор, чтобы правильно сделать чертеж.

Как в комплекте документов отличить сборочный чертеж от монтажного?

Монтажный чертеж внешне очень похож на сборочный чертеж. Монтажные чертежи выполняются по правилам, аналогичным правилам для сборочных чертежей. Есть несколько отличий.

В монтажном чертеже помимо монтируемого изделия должны быть изображены:

Более подробную информацию можно найти в ГОСТ 2.109-73 ЕСКД.

На чертежах можно встретить различные обозначения. Всем известно, что означает буквы «R», «М» и прочие на выносных линиях. А что обозначают буквой S?

Стоит заметить, что на чертежах с буквой S на линии-выноске изображается 1-2 вида. Приглядевшись, вы увидите, что не хватает размеров.

Буквой S на выносной линии обозначают толщину детали. Следующая за буквой цифра – числовое значение в миллиметрах.

Размеры формата А2: пятьсот девяносто четыре миллиметра-длина, четыреста двадцать миллиметров-ширина(594х420).

Институт залога предусмотрен законодательством регулирующим уголовный процесс, которое существует в некоторых странах (в том числе и в РФ). Залог вносится лицом, в отношении которого открыто уголовное производство или лицами, которые действуют в его интересах. Цель залога (идея, смысл)- обеспечить проведение всех необходимых действий, необходимых для установления истины по уголовному делу путем сдерживания лица от поступков, которые могут повлечь обращение денежных средств в доход государства.

Размер залога устанавливается гос.органами в зависимости от личности правонарушителя характера преступления и другими обстоятельствами.

Если лицо не нарушит условия (правила поведения), которые ему предписаны государственными органами, то сумма залога ему будет возвращена в установленном порядке.

Источник

Размеры в чертеже

Что значит на чертеже размер в рамке?

Позиционный допуск, который находится между отверстными осями, показывается знаком в виде круга, пересекаемый линиями. Если отверстий больше двух на деталях одной сборочной группы, тогда устанавливается позиционный допуск. Позиционный допуск на чертеже проставляется для отверстий деталей крепежа или центрированных отверстий или других осей данного типажа. Этот допуск встречается не очень часто, поэтому не зацикливайся на этих терминах. Если чего-то не знаешь, то просто гугли, сейчас в интернете, очень много информации. Или пиши сюда, мы всегда поможем и постараемся вкратце объяснить.

Тема давно открыта, но все же может кто поможет, есть какие нибудь примеры с размерами которые в рамке? чтоб с цифрами

Тема давно открыта, но все же может кто поможет, есть какие нибудь примеры с размерами которые в рамке? чтоб с цифрами

Вот тебе мифическое колечко.Это не реальная деталь, но подобное можно увидеть на производстве, к примеру на чертеже не хватает фасок в отверстиях, да и отверстия «просят» шероховатость поставить..

В нем искомый тобой размер в рамке ставится на диаметр ф125 (либо бывает на размеры с осевой линией (для плоскостей) более ясно см. ГОСТ там и примеры есть.)

Размер отверстий и рядом позиционный допуск он и связан с размером в рамке.

После того как разберешься с этим, посмотри размеры с буквочкой М (зависимый допуск), они веселее.

Не поленись прочти ГОСТ, там все описано.

А так обычно ставят 0.5 размер для допуска. Какой назначить его, зависит от твоего механизма насколько тебе можно его изготовить неточно, так чтобы собралось.

В данной детали, мысленно представил, что это зажимной диск на какой то вал.

Так как торцы шлифуются с точным размер, что даст плоскостность, внутреннее отверстие по скользящей посадке, и отверстия типо направляющие.

Источник

Номинальный размер в рамке на чертеже что значит

Единая система конструкторской документации

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

Unified system of design documentation. Drawing of dimensions and limit deviations

Дата введения 2012-01-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.307-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

6 ИЗДАНИЕ (июль 2020 г.) с Поправкой (ИУС 12-2012, ИУС 10-2014, ИУС 8-2018)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

ВНЕСЕНА поправка, опубликованная в ИУС N 1, 2021 год

Поправка внесена изготовителем базы данных

1 Область применения

Настоящий стандарт устанавливает правила нанесения размеров и предельных отклонений в графических документах на изделия всех отраслей промышленности и строительства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.052 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.308 Единая система конструкторской документации. Указание допусков формы и расположения поверхностей

ГОСТ 2.414 Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов

ГОСТ 2.417 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

ГОСТ 2.419 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства

ГОСТ 6636 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 25346 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений

ГОСТ 25347 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

ГОСТ 25349 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс

ГОСТ 30893.1 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

электронная модель изделия (модель): Электронная модель детали или сборочной единицы по ГОСТ 2.102.

электронный макет: Электронная модель изделия, описывающая его внешнюю форму и размеры, позволяющая полностью или частично оценить его взаимодействие с элементами производственного и (или) эксплуатационного окружения, служащая для принятия решений при разработке изделия и процессов его изготовления и использования.

3.3 справочные размеры: Размеры, не подлежащие выполнению по данному графическому документу и указываемые для удобства пользования этим документом.

3.4 установочные и присоединительные размеры: Размеры, определяющие величины элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию.

3.5 габаритные размеры: Размеры, определяющие предельные внешние (или внутренние) очертания изделия.

общий допуск размера: Предельные отклонения (допуски) линейных или угловых размеров, указываемые на чертеже или в других технических документах общей записью и применяемые в тех случаях, когда предельные отклонения (допуски) не указаны индивидуально у соответствующих номинальных размеров.

плоскость обозначений и указаний: Плоскость в модельном пространстве, на которую выводится визуально воспринимаемая информация, содержащая значения атрибутов модели, технические требования, обозначения и указания.

предельное отклонение: Алгебраическая разность между предельным и соответствующим номинальным размерами. Различают верхнее и нижнее предельные отклонения.

размер: Числовое значение линейной величины (диаметра, длины и т.п.) в выбранных единицах измерения.

номинальный размер: Размер, относительно которого определяются отклонения.

база: Поверхность или выполняющее ту же функцию сочетание поверхностей, ось, точка, принадлежащая заготовке или изделию и используемая для базирования.

конструкторская база: База, используемая для определения положения детали или сборочной единицы в изделии.

основная база: Конструкторская база данной детали или сборочной единицы, используемая для определения их положения в изделии.

Источник

Нанесение на чертежах номинальных размеров, характеризующих форму и расположение поверхностей.

Номинальная форма элементов и их номинальное расположение определяются линейными и угловыми размерами, которые при назначении позиционного допуска, допуска наклона, допуска формы заданной поверхности или заданного профиля проставляют на чертежах без предельных отклонений и заключают в прямоугольные рамки (рисунок 1). На рисунке 2а приведен пример простановки позиционного зависимого допуска осей отверстий, на рисунке 2б — позиционного зависимого допуска четырех отверстий. На рисунке 2в, дан пример нанесения суммарного допуска наклона и плоскостности поверхности относительно основания.

Обозначение зависимых допусков. Если допуск расположения или формы не указан как зависимый, то его считают независимым.

Если зависимый допуск связан с действительными размерами рассматриваемого элемента, то условный знак допуска помещают после числового значения допуска (рисунок 3а).

Если зависимый допуск связан с действительными размерами базового элемента, то знак допуска ставят в третьей части рамки после буквенного обозначения базы (рисунок 3б) или без него (рисунок 3в)

Если зависимый допуск связан с действительными размерами и рассматриваемого и базового элементов, его условный знак проставляют после числового значения допуска и буквенного обозначения базы (рисунок 3г) или без буквенного обозначения базы (рисунок 3д).
