Замена жидкости ГУР.

Начитавшись, насмотревшись решил поменять жидкость ГУР, поскольку в морозы в первые минуты присутствует какой-то звук вроде подвывания. И хорошо, что решил, т.к. залезши под капот обнаружил вот такую картину:

Пришлось сворачиваться и искать шланг МБС. В итоге всё было найдено и заменено и машина подгоьовлена к замене масла ГУР

1. Далее с бачка снимаем с нижнего штуцера шланг (тонкий) и тут же затыкаем отверстие. я подготовил кусок такого же шланга. С одной стороны вставил сверло, а другой одел на штуцер. Поскольку при замене верхнего шланга жидкость вся ушла

то у меня и сливаться нечему было, но затычка нужна для дальнейшей процедуры.
2. Далее освободившийся конец шланга опускаем в пластиковую полтарашку.

3. Потом вывешиваем передок. В моём случае есть поворотные круги от стенда сход-развал.
4. В моём случае я наполнил бачок, в остальных надо просто следить за уровнем.
5. И начинаем крутить руль влево-вправо до упора. При том жидкость из бачка начнёт интенсивно уходить и выливаться в полторашку через вставленный шланг. Обязательно! Всё делаем на незаведенной машине! Не допускаем снижения уровня в бачке!, постоянно доливая новую жидкость ГУР
6. Как из шланга потечёт прозрачная жидкость, то процесс завершён.
7. Готовимся и потом оперативно (что бы не упустить жидкость из бачка) возвращаем шланг на штатное место — штуцер бачка.
В итоге вот слитая жижа

До кучи поставил менее колхозную подсветку замка.

А так же сфотографировал шильду контроллера

Для информации:
Данная процедура одинакова почти для всех машин с ГУР, не зависимо от страны изготовителя.
Нижний шланг внутренний диаметр 12 мм. Верхний шланг внутренний диаметр 16 мм.
Жидкость 2 л. Мне обошлась в 1700.
Всем удачи.

Источник

Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214 и 2131 «

Купить новую жидкость гидроусилителя руля для lada (ваз) 2131 (4×4) i, продажа жидкостей гидроусилителя руля для lada (ваз) 2131 (4×4) i – цены, описание и фото на сайте авто.ру.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические.

Основные элементы системы

Самым большим и основным элементом считается топливный бак, но общее количество достигает шестнадцати. Их объемы весьма разнятся.

[note]Практически все резервуары сделаны из пластмассы и нержавеющей стали, способной выдерживать агрессивную углеводородную среду в течении длительного времени.[/note]

Comments 8

Завод-изготовитель не дает четких рекомендаций о периодичности замены жидкости в гидросистеме, поэтому рекомендуем заменять ее через шесть лет независимо от состояния.Для применения в гидросистеме усилителя заводом-изготовителем рекомендована жидкость – масло «Pentosin Hidraulik Fluid CHF11S». Однако по технологическим соображениям на автомобилях начиная с VIN № X9L21230040005880 в гидросистеме используется рабочая жидкость Shell Donax TA D-21631 (Dexron II)

, а с VIN № X9L21230040006248 – Ravenol Dexron II D. Автомобили, заправленные маслом Shell Donax, имеют метку на бачке – «*», а автомобили, заправленные Ravenol Dexron II D, – «R», но на автомобилях последнего выпуска эти метки могут отсутствовать.Жидкости Dexron II (красного цвета) нельзя смешивать с Pentosin Hidraulik Fluid CHF11S (зеленого цвета). Допускается полная замена жидкости после промывки гидросистемы усилителя.

Ясно. А чем промывать? Или этой же жидкостью и промывать?

Pentosin CHF 11S2 литра покупаешь и прокачиваешь полностью!

А он какого цвета? Говорят эти жидкости как и антифриз по цветам бывают разные. Просто интересно чем они отличаются? И как правильно прокачать?

На сервисе у меня только новые машины бывали, а тут уж лучше я своими ручками…

А он какого цвета? Говорят эти жидкости как и антифриз по цветам бывают разные. Просто интересно чем они отличаются? И как правильно прокачать?

Устанавливаем рулевое колесо в среднее положение и на 10-15 секунд запускаем двигатель.По прошествии указанного времени глушим двигатель, но при этом само рулевое колесо не вращаем, оставляем его в прежнем положение.Далее поворачиваем рулевое колесо до упора в любую сторону.Прокачка системы гидроусилителя руля Нива Шевроле

С клапана выпуска воздуха снимаем защитный резиновый колпачок (если он не был установлен, то по прошествии ремонтных работ, обязательно установите его, чтобы не забивался сливной канал).Сняв колпачок, отворачиваем клапан выпуска воздуха на несколько оборотов.Не заворачивая клапана, поворачиваем рулевое колесо в противоположную сторону до упора, при этом из клапана должен выйти воздух.

Не двигая руль, закручиваем клапан.Доливаем в бачок жидкость и запустив двигатель, поворачиваем руль в обе стороны до упора, при этом нужно не задерживать его в крайних положениях. При таких действиях в бачке должны появляться пузырьки воздуха. Продолжаем такие повороты до тех пор, пока в бачке не перестанут появляться пузырьки воздуха, после чего останавливаем двигатель.Доводим уровень жидкости в бачке до рекомендованной нормы.

Если вы обнаружили масляные потеки в районе гидроусилителя руля, то скорей всего источником течи масла являются патрубки системы гидроусилителя. Необходимо проверить обычные шланги, шланги высокого давления и при необходимости заменить.

Прежде чем приступить к самостоятельной замене жидкости в гидроусилителе (ГУР) вашего ВАЗа, ознакомитесь с информацией завода изготовителя о применяемых типах и марках жидкости в автомобиле. В большинстве моделей применяется Pentosin Hydraulic Fluid CHF 11S VW52137.

Хочется заметить что процедура по замене жидкости в ГУР не сложная и займет у вас не больше часа времени. И так, приступим. Вывешиваем передок автомобиля на домкрат и подставляем под переднюю часть порогов упор.

Затем, с помощью шприца с удлинителем в виде пластиковой трубки, откачиваем из бачка гидроусилителя отработанную жидкость. После того как жидкость в бачке закончится поверните руль до отказа влево. Масло в бачке снова появится. Откачиваем его и поворачиваем руль до упора вправо. Откачиваем появившуюся жидкость опять.

Проделываем данную процедуру до тех пор пока в бачке ГУР не закончится жидкость

Далее, снимаем шланг, который поступает со стороны салона и попадает в бачок (на рисунке изображен короткой стрелкой), а затем крутим руль из стороны в сторону, должно выйти определенное количество масла. После чего несколько раз поворачиваем рулевое колесо в разные стороны до упора, что позволит избавится от остатков масла в системе. И затем одеваем шланг на свое место.

Теперь приступим к заполнению гидравлической системы новым маслом. В данном случаи возьмем масло для ГУР Castrol ATF Dex II Multivehicle. Нам понадобится примерно 800 грамм.

Заливаем жидкость в бачок до максимального уровня и начинаем прокручивать руль до упора, сначала влево потом вправо.

Теперь заводим двигатель на некоторое время и глушим. После чего снова крутим рулем. Входе данных операций жидкость в бачке будет уменьшаться, не забываем подливать ее.

В конце выполняем прокачку и удаление воздуха из ГУР. Для этого крутим руль на заглушенном автомобиле по 10 раз в каждую сторону. Потом столько же при запущенном моторе.

После замены жидкость в ГУР вы должны почувствовать, что рулевое колесо стало вращаться намного легче _______________________________________________________________________________________________________ Есть еще один способ замены жидкости в ГУР. Суть его заключается в вытеснение старого масла новым. Этот способ является более качественным, так как удается полностью избавится от старого масла, но при этом нового понадобится в два раза больше.

Для этой процедуры понадобится помощник 1. Откачиваем жидкость из бачка ГУР; 2. Снимаем шланг обратки с бачка и глушим его, например, другим шлангом с пережатым концом; 3. На обратку надеваем другой шланг и выводим его под машину в заранее подготовленную емкость; 4. Заливаем в бачек жидкость до максимального уровня, помощник заводит двигатель; 5.

И в заключении предлагаем вам ознакомится с процедурой замены шлангов гидроусилителя руля на автомобиле ВАЗ

Бачок для ветрового стекла и тормозной жидкости.

Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра.

В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак сделан для тормозной жидкости.

Резервуары нивы шевроле для заправки жидкостей и смазочных материалов достаточно надежны и удобны, когда потребуется произвести замену.

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.

Система смазки.

Сама система смазки также является комбинированной. Масляной насос подает под давлением масло для подшипников, коленчатого вала, винтовой шестерни привода. Часть деталей смазывается разбрызгиванием.

Высокие температуры, постоянные нагрузки и трение влияют на ресурс и время эксплуатации мотора. Без смазки шестеренок и деталей происходит быстрый износ. Кроме охлаждения удается устранять нагар и микрочастицы.

[note]Следует контролировать состояние систем и уровень масла. В этом помогает сигнальная лампа, которая подскажет о падении давления и связана с системой смазки. Замену все же лучше доверить специалистам. Лучше использовать то масло, которое было залито в двигатель. При замене марки масла нужно слить старое, пока двигатель не остыл. [/note]

Читать новости о новой ниве

Системы охлаждения.

Система охлаждения здесь жидкостная, закрытого типа. Сюда входит радиатор, насос, датчик. термостат, вентилятор, расширительный бачок, шланги и т.д. Вместимость составляет 8 л.

Расширительный бачок располагается рядом с усилителем тормозов. Установленные метки позволяют быстро определить уровень жидкости. Важно, чтобы все было полностью герметично, поэтому впускной и выпускной клапан следят за давлением и его регулируют.

Трубчато-пластинчатый радиатор сделан из алюминия, имеет пластмассовые бачки. Охлаждающую жидкость Тосол А-40 М для этой системы заливают через расширительный бачок.

[note]Рекомендовано также использовать антифризы с содержанием этиленгликоля, которые к тому же препятствуют появлению ржавчины.[/note]

Трансмиссия

Замена смазочной жидкости в двигатели машины – несложная процедура, выполнить которую можно самостоятельно, не прибегая к помощи специалистов. Главное в этом деле знать, какое масло и куда заливать.

Если говорить про Ваз 4×4 2121 Нива, то в двигателе должно находится приблизительно 3,75 л нефтепродукта. Причем заливать необходимо одну марку масла, разные типы смешивать нельзя. В противном случае будет испорчена вся пропорция.

При смешивании минерального и синтетического образца получится субстанция низкого качества. В ней образуются куски, которые не приемлемы для нормальной работы узла.

Замена смазочных жидкостей предусмотрена не только для мотора, но и других узлов машины Ваз 4×4 2121 Нива. Места, объёмы заправки, наименования масел приведены в таблице.

Страница 68

Трансмиссионная система Нивы 4х4 имеет следующие заправочные объемы:

Как сказано в инструкции по эксплуатации, менять трансмиссионные смазки необходимо 1 раз за 30 тыс. км. пробега. При этом в картере рулевого механизма замена не предусматривается, только добавка через верхнюю пробку. «Родным» маслом для агрегатов трансмиссии Жигулей считается марка ТАД17И.

Трансмиссионные масла обладают хорошей проникающей способностью. Поэтому плохо зажатые пробки и изношенные прокладки агрегатов начинают понемногу пропускать смазку. В подобных ситуациях допускается добавление масла того же класса вязкости и, желательно, того же производителя. Если при протечке не осуществлять доливку, то уровень смазки в агрегате понизится, что приведет к ускоренному износу дорогостоящих механизмов.

Характеристики бака

Топливный бак у этой модели имеет почти шестьдесят литров, а точнеее — 58. В среднем на сто километров приходится затрачивать 8-9 литров бензина АИ-95, Премиум-95 или АИ-92.

Существуют и другие заправочные емкости нивы шевроле, многие из которых входят в различные системы.

Источник

Проверка уровня и замена жидкости гидроусилителя (масло ГУР)

Залитая в гидропривод усилителя рулевого управления жидкость рассчитана на весь срок эксплуатации, поэтому производитель не даёт никаких предписаний по периодичности её замены. Тем не менее жидкость заменяется при чрезмерном её загрязнении, или попадания в неё воды. Также необходимо регулярно, при каждом обслуживании автомобиля, проверять её уровень. Падение уровня жидкости свидетельствует о разгерметизации системы и требует обязательной проверки и устранения течи в местах неплотного соединения

(Примечание. Если Ваш автомобиль на гарантии, то доливка, устранение неисправности, или замена жидкости производится у дилера Lada)

Применяемая изготовителем жидкость для гидравлической системы

Марка: Pentosin Hydraulik Fluid CHF 11S-TL VW52137.
Изготовитель: Pentosin Werke AG, Германия

В систему гидроусилителя заливайте только жидкость, рекомендованную заводом-изготовителем.

Сколько жидкости в бачке гидроусилителя?
— 1,7 литра.

Проверка уровня

Бочок гидроусилителя находится в левом переднем углу отсека двигателя. Проверка выполняется на ровной, горизонтальной поверхности, при холодном двигателе.

Отворачиваем крышку бачка против часовой стрелки.

. и снимаем крышку бачка, которая и является измерителем уровня (щупом)

Уровень жидкости должен находиться между двумя рисками указателя крышки бачка.

Если уровень жидкости в бачке ниже нижней риски, доливаем жидкость до уровня верхней риски.

Замена жидкости

1. Выверните стягивающий болт хомута крепления бачка гидроусилителя.

3. снимите крышку с бачка

4. Выньте бачок из кронштейна и слейте жидкость из бачка в подходящую емкость.

5. Ослабьте хомут крепления шланга низкого давления.

7. Для предотвращения вытекания жидкости затушите отверстие в штуцере бачка, опустите конец шланга низкого давления в емкость для сливаемой жидкости. Пустите двигатель и, повернув рулевое колесо от упора до упора в обе стороны три-четыре раза, слейте старую жидкость, одновременно доливая новую. Повторяйте операцию до появления свежей жидкости из шланга низкого давления.

8. Установите бачок в порядке, обратном снятию.

9. Долейте жидкость до уровня верхней метки на щупе пробки бачка

10. Прокачайте систему гидроусилителя

Видео

Источник

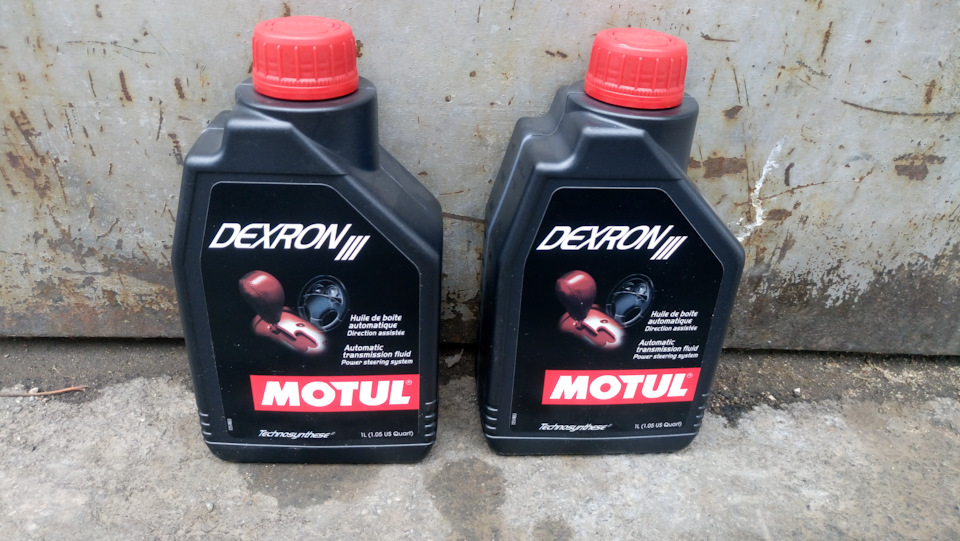

Переход на DEXTRON III при замене насоса ГУР и шлангов

Может кому будет интересны наблюдения и опыт эксплуатации ГУРа «Проводника». Речь пойдет о переходе на другой тип жидкости ГУРа.

Учитываю небольшой «раскалбас» в умах драйвчан — выложу и свои наблюдения.
Для «нелюбителей читать» – посмотрите сразу фотки и краткий вывод, выделенный для вас жирным шрифтом, думаю информации будет достаточно (оказалось даже для вас — не достаточно!).

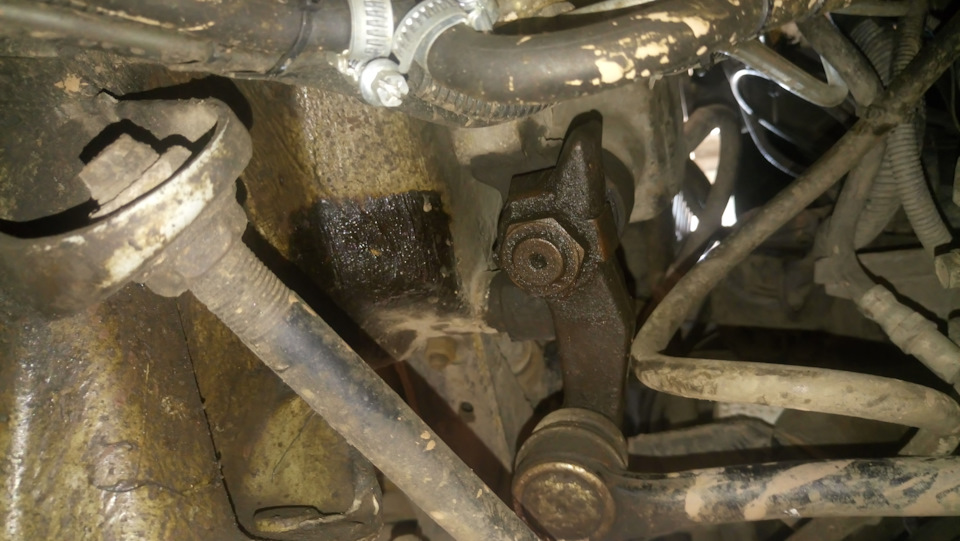

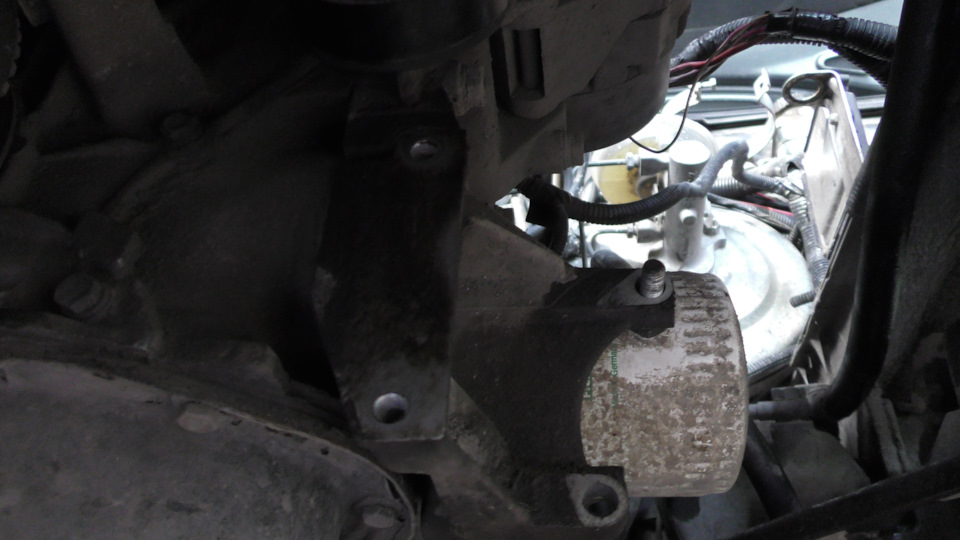

Уже в далеком декабре 2019 г. пришлось заглянуть под капот своей машины и

Но, как так-то?
За жидкостью и шлангами на машине смотрел и удивившись грязной и неизвестной мне субстанцией в бачке (тест с «промокашкой» показал вроде примерно зеленый цвет), менял с прокачкой оригинального PENTOSINа CHF 11S – 1-го августа 2018 г. с пробегом в районе 120 тысяч?! А за 140 тысяч – выход системы из строя – не МАЛОВАТО в наше время?

Как заметит внимательный — на жидкости не экономил, брал оригинальную!

Ремонт самого насоса, делать не стал, хотя на Драйве примеры есть.

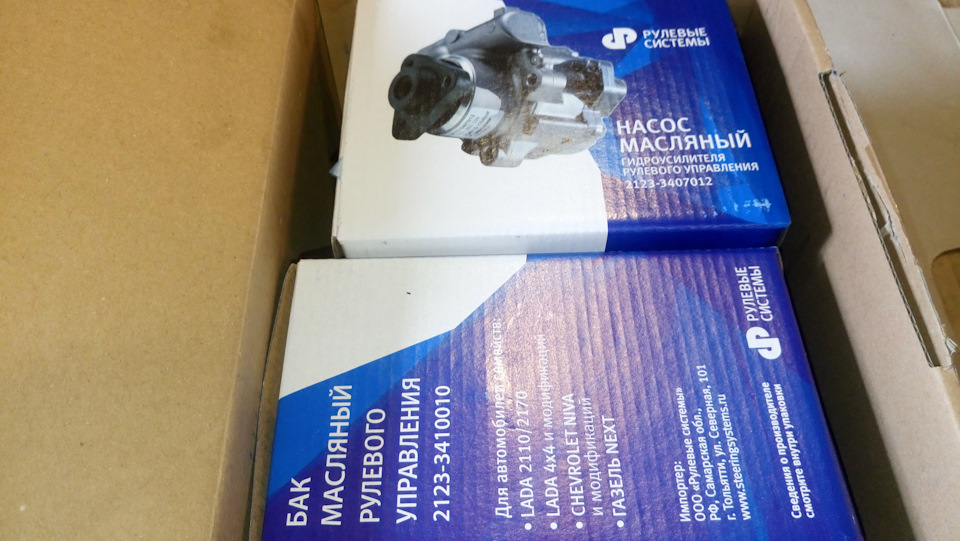

Были заказаны и закуплены у представителя завода «Рулевые компоненты»:

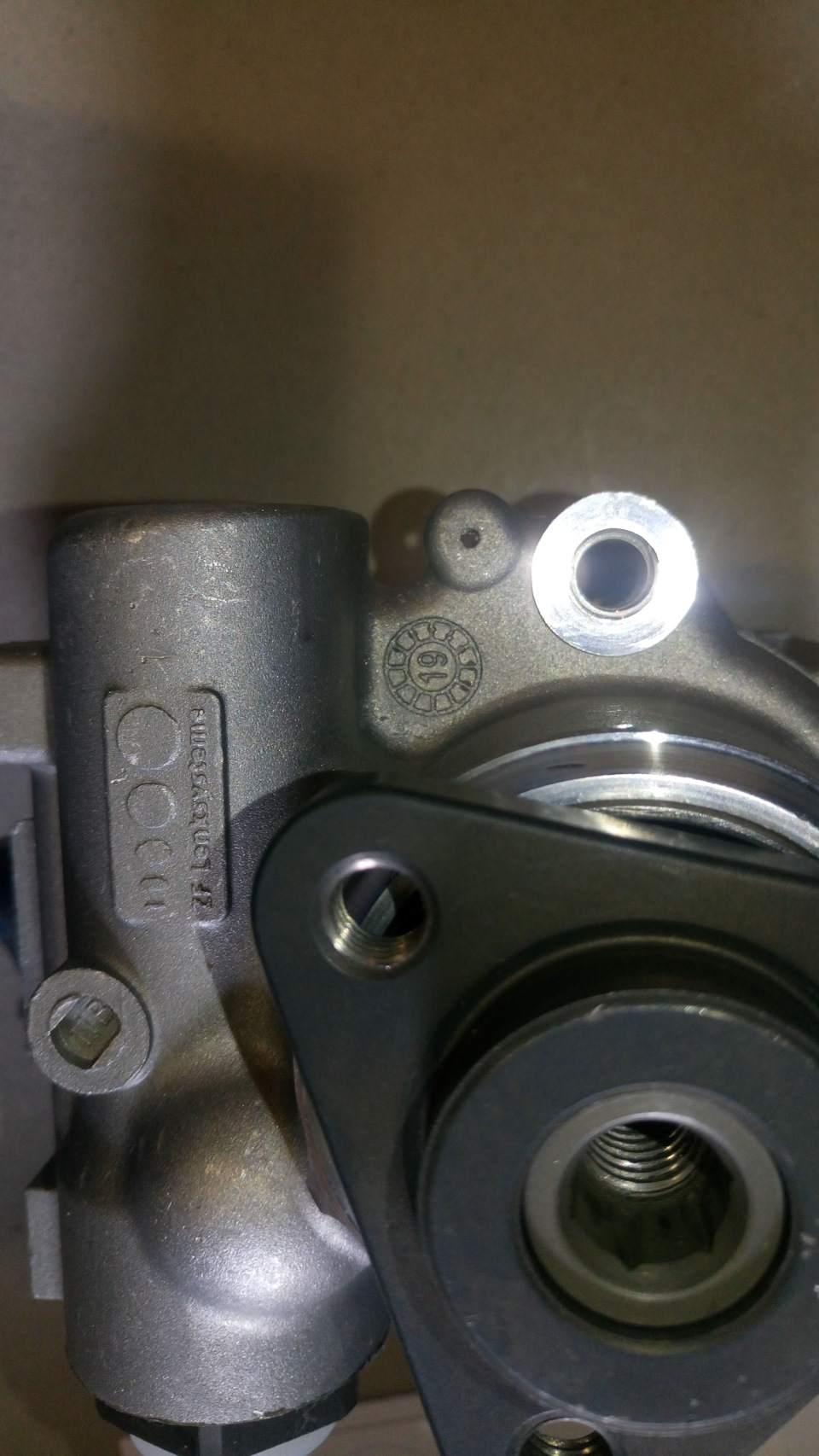

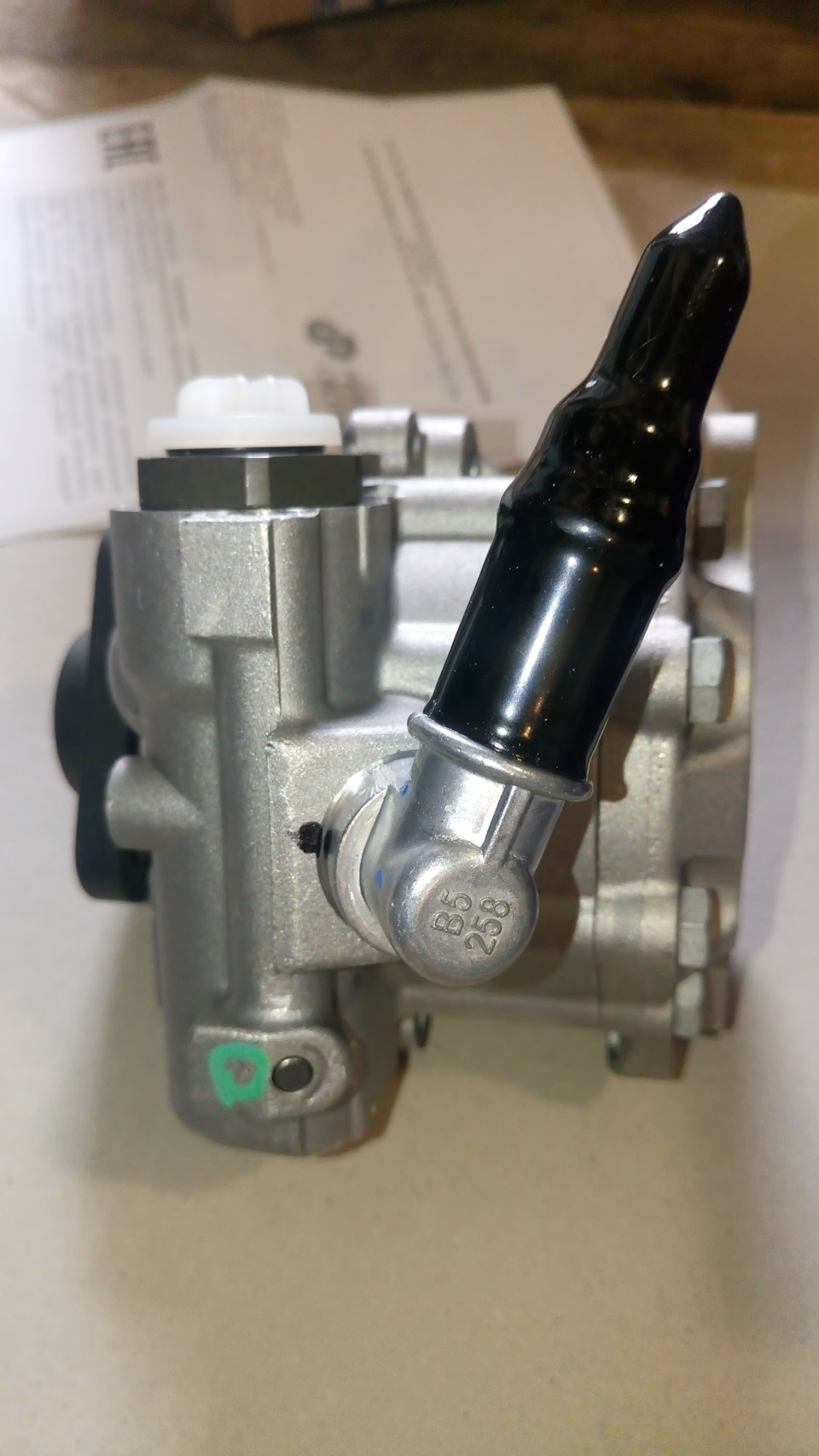

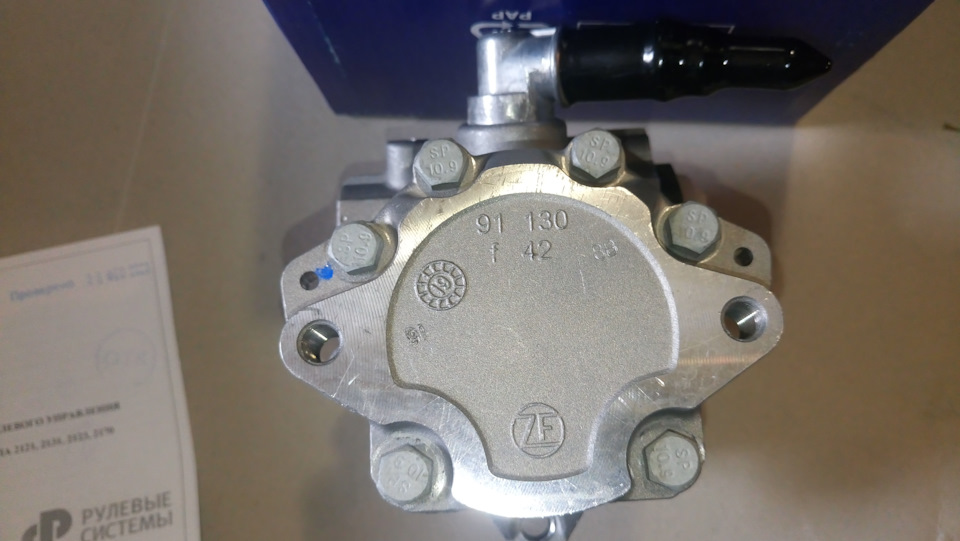

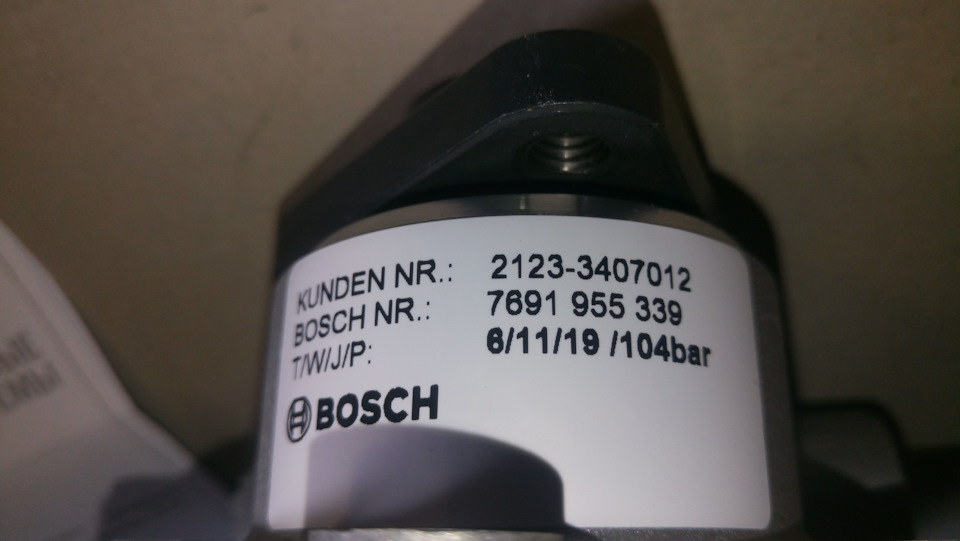

— насос ГУР ZF ВАЗ ШевролеНива (2123-3407012);

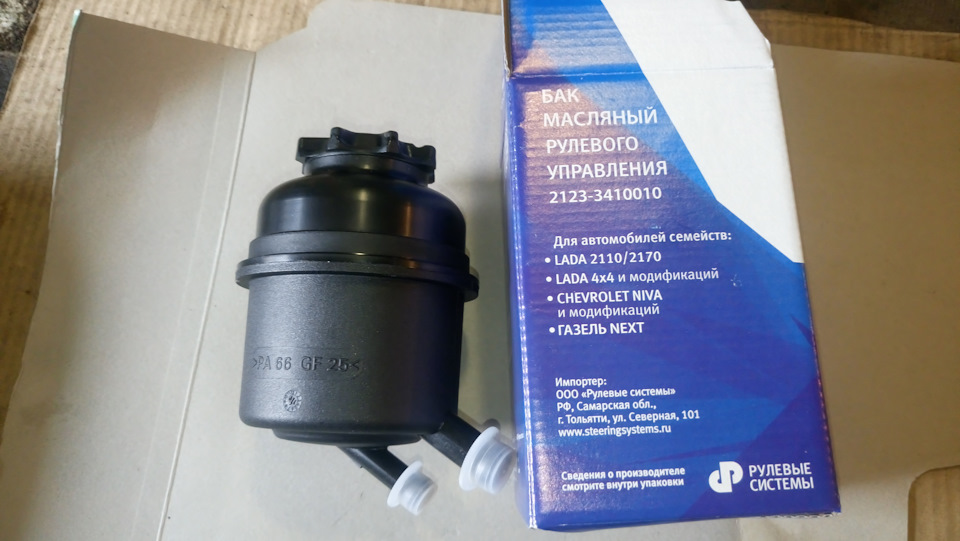

— бачек ГУР масленый, рулевого управления в сборе (Германия, ZF) — 2123-3410010.
На фото…

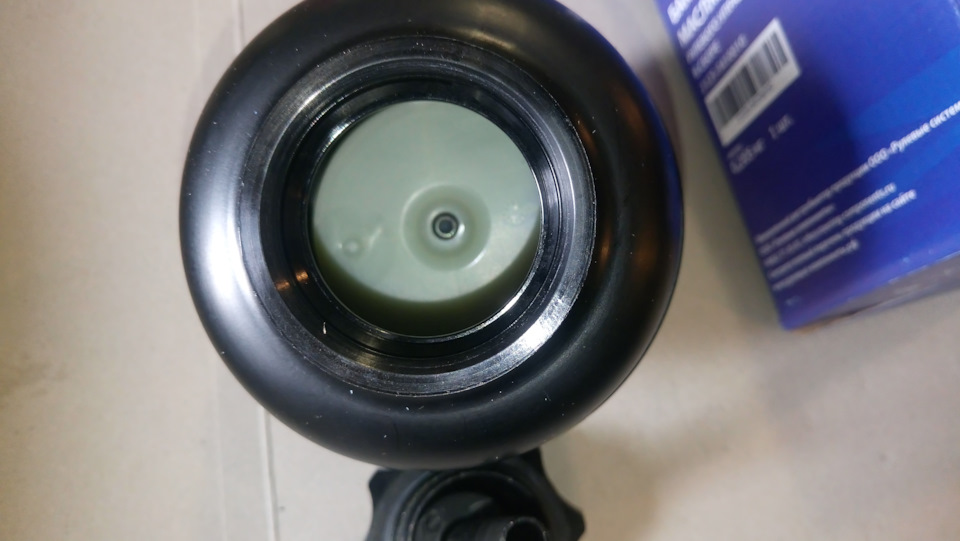

Бачек брался сразу из расчета, что он идет в сборе с новым фильтром (колхозить «Волговский» — не стал), так как задумался о свойствах жидкости, а именно PENTOSINа и её применяемости на наших машинах. Стал искать информацию.

Заинтересовала статья «Шланги ГУР и правильная жидкость» Владимира-СПб.

Копание в Интернете и в себе, за долгие пол-года, утвердили меня в правильности его вывода. Статей про разницу составов различных жидкостей для ГУРа перечитано реально много, от популярных до выдержек из некоторых научных диссертаций. Вот ссылка на одну из статей, кто захочет, думаю при желании найдете больше…одна из.…

Попробовав изучить проблему, для себя сделал такой ВЫВОД:
зеленый Пентозин нам в системе ГУРа особо не подходит, из-за его более высокой текучести при температурах выше 50 градусах (средняя рабочая температура нашего ГУРа – 80 гр. С).
В условиях «старой» конструкции насоса ШНивы, предпочтительнее смазочные свойства древнего доброго Декстрона, а учитывая более «синтетические» свойства третьего, а не второго Декстрона – выбор пал на DEXTRON III.

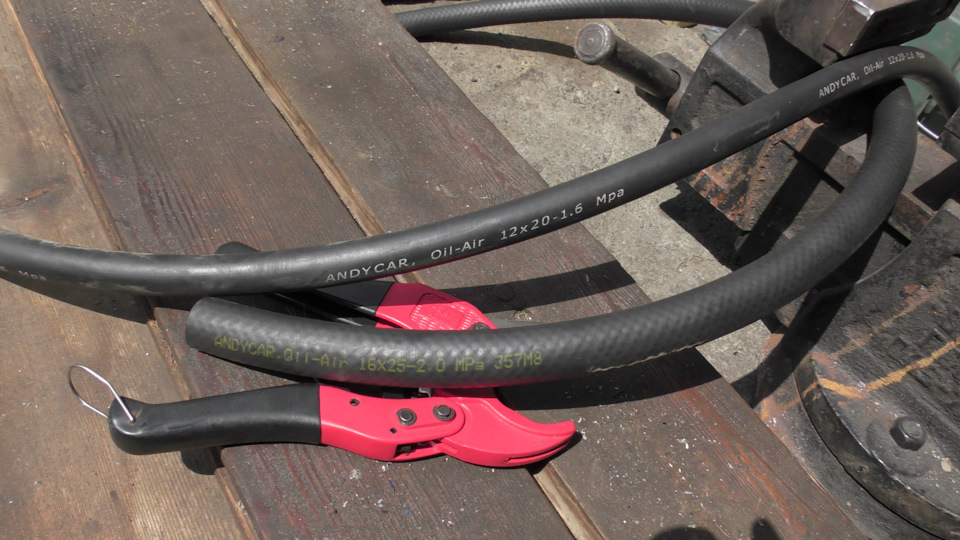

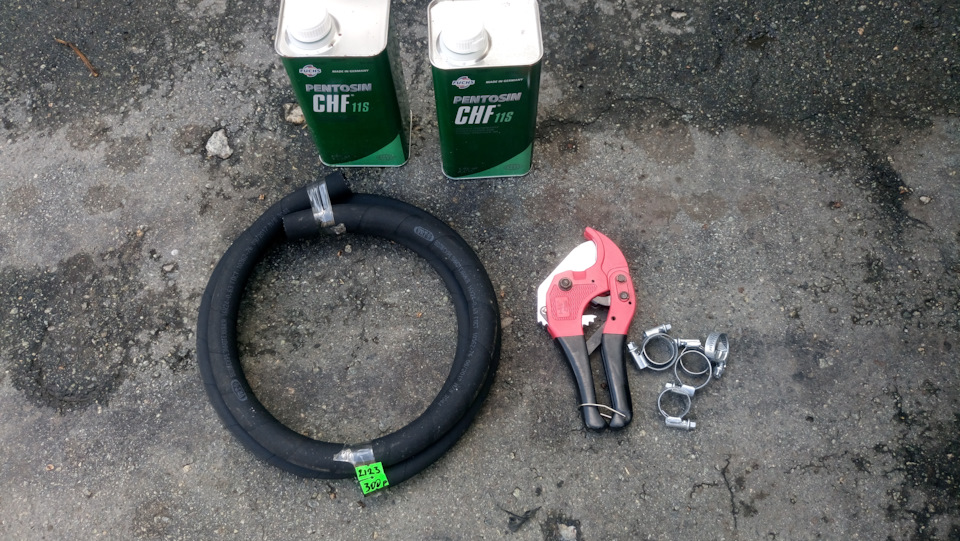

Кроме этого, были куплены новые бензостойкие шланги фирмы «ANDYCAR» (вроде Российская фирма работающая на экспорт) — вместо дюритовых, которые за год эксплуатации стали как «каменные».

А единственный наш шланг высокого давления, который стоит бессовестных денег (порядка 2600 р. Китай от 600 р.), был досмотрен с «пристрастием» и оставлен в системе, вместе с заменой медных шайб.

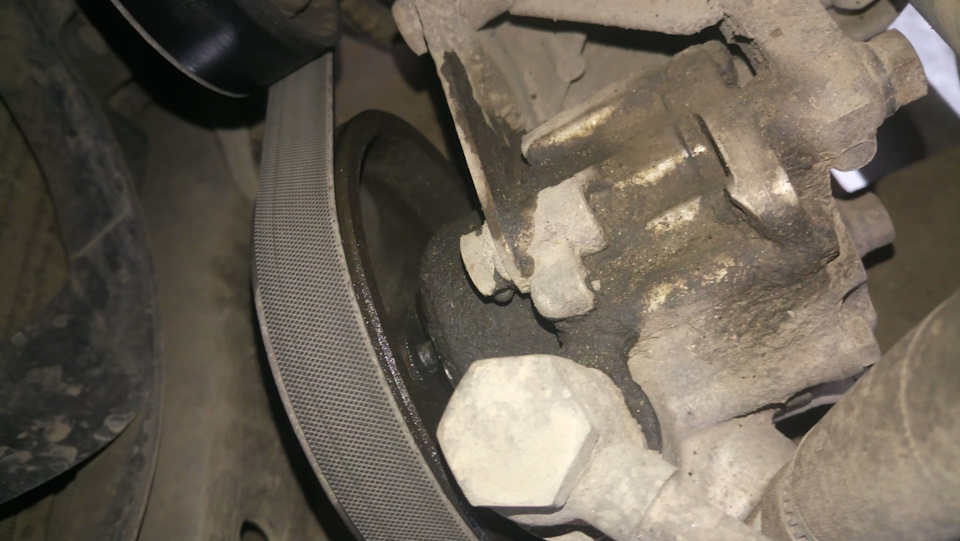

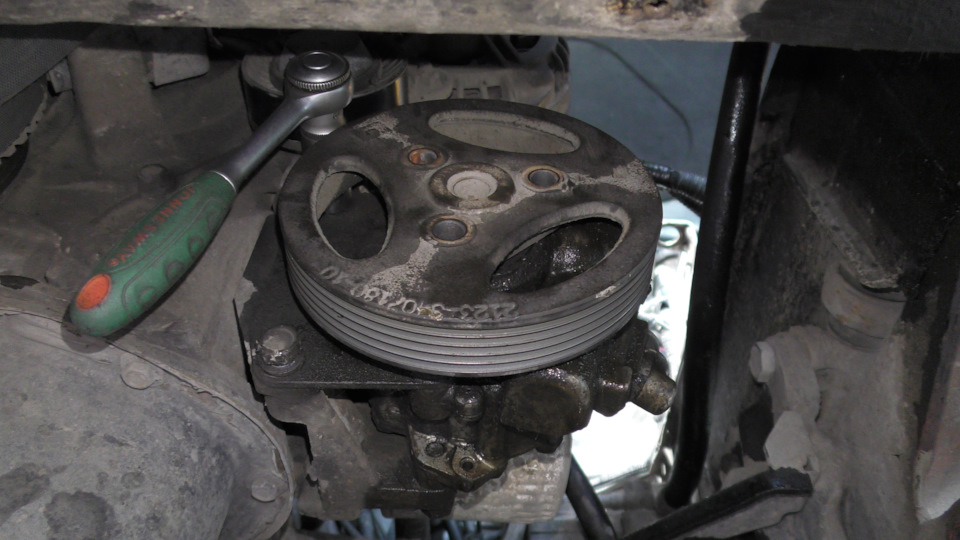

Само снятие не сложное, если крутить с низу.

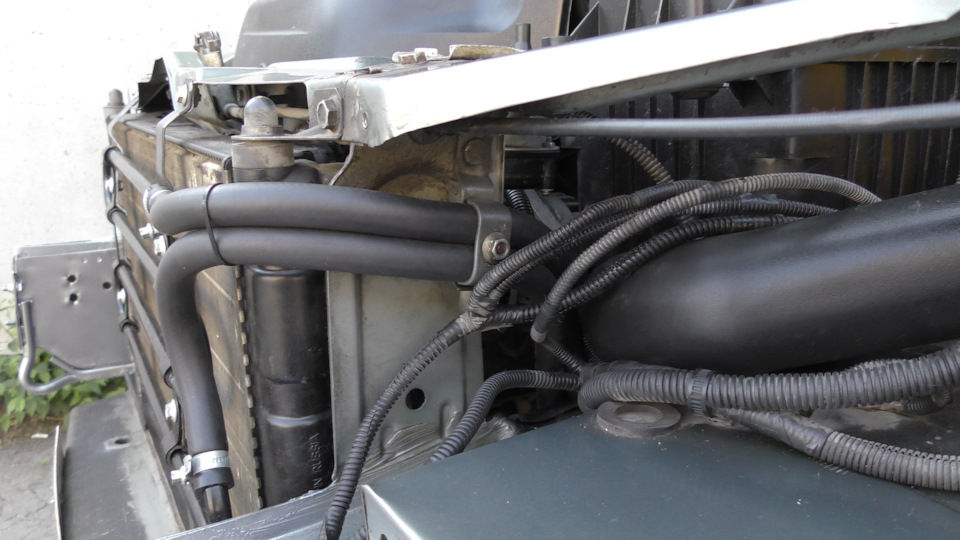

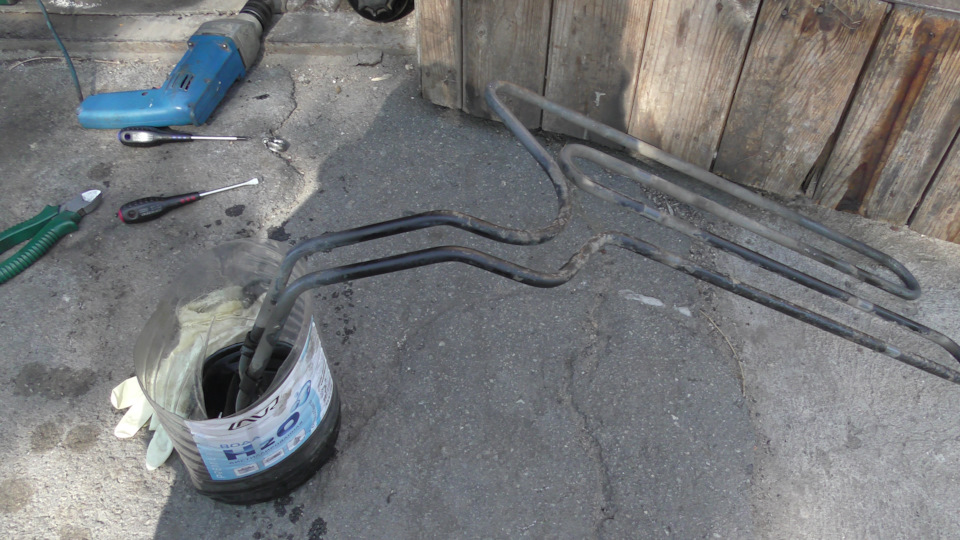

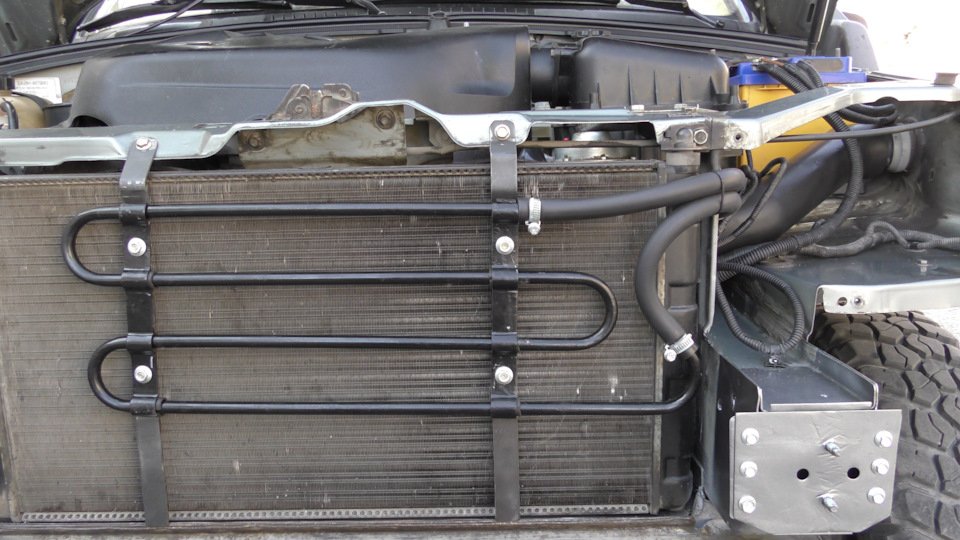

Вместе с подготовкой к установке лебедки, замену насоса – совместил с обрезкой радиатора ГУРа и изготовлением нового крона для поднятия его выше монтажной площадки (мешает «тушка» лебедки).

Все делалось, ещё 31 мая этого года (141166 км), эксплуатация в течении 10 тысяч км — нормальная. Дальше – отпишусь.

Источник

Какие технические жидкости залиты с завода на Lada 4×4

Решили долить моторное или трансмиссионное масло, тормозную или охлаждающую жидкость и заправить кондиционер не у официального дилера LADA? В этом случае вам следует знать, сколько заливать, а также какие технические жидкости заправляют в автомобиль с завода. В данном случае речь пойдет об автомобиле Lada 4×4.

Сколько заливать

Номинальные заправочные объёмы указаны в руководстве по эксплуатации Lada 4×4:

Какие технические жидкости залиты с завода

Информация ниже была предоставлена официальным сайтом LADA.

Моторное масло в двигатель:

Трансмиссионное масло в коробке переключения передач (КПП):

Охлаждающая жидкость (антифриз):

Внимание! Данная информация является справочной и может быть изменена АВТОВАЗом без предварительного уведомления Покупателя. Для получения информации о рекомендованных рабочих и смазывающих жидкостях рекомендуем обратиться к официальному дилеру LADA.

Остались вопросы? Спрашивайте в комментариях!

Другая справочная информация по Lada 4×4 предоставлена тут.
